Viršįtampių apsauga VPU AC II 3+1 300/50 su kont.

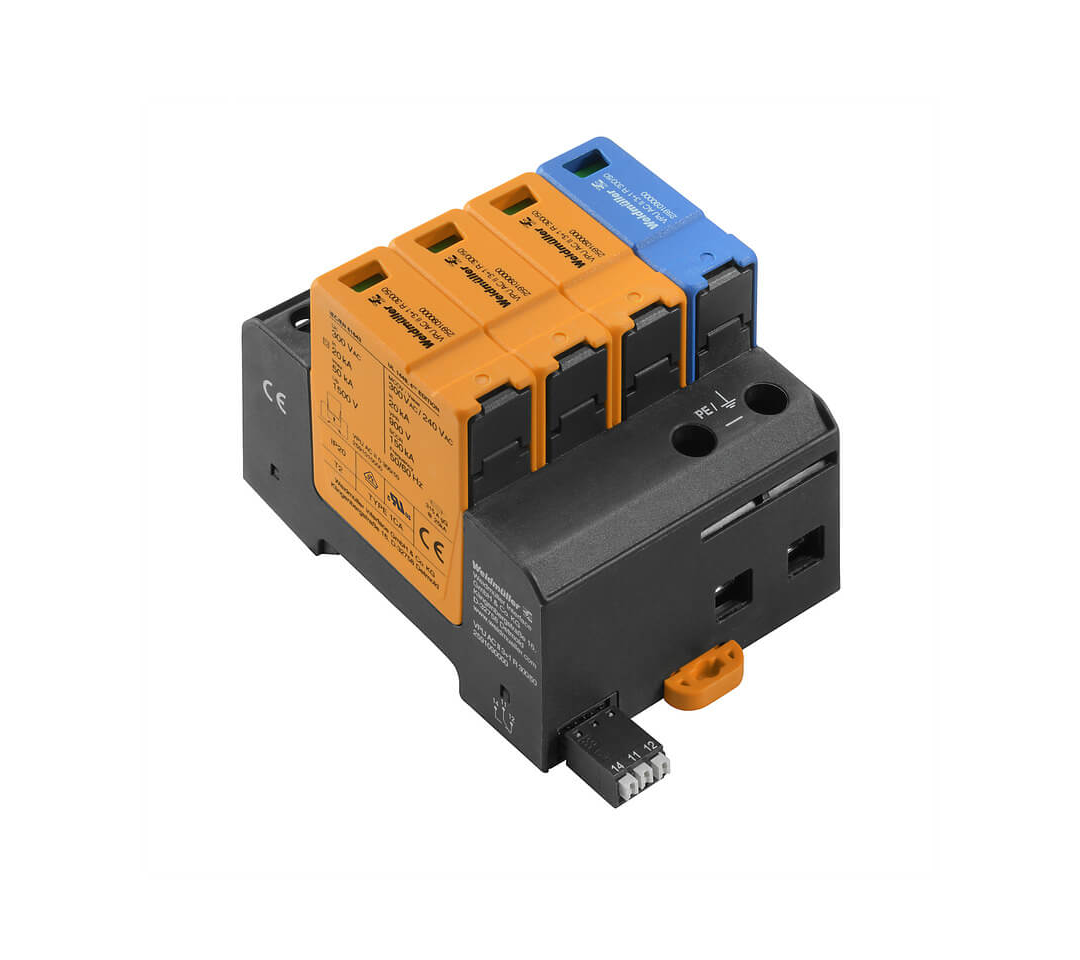

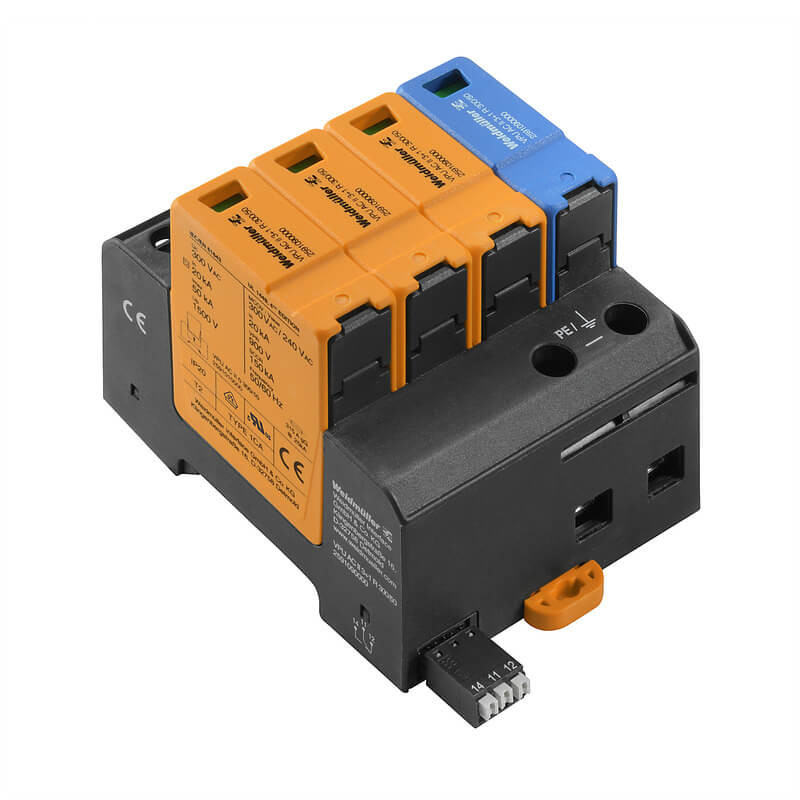

Weidmüller 2591090000 – tai VPU AC II 3+1 R 300/50 modelio žaibo ir viršįtampių apsaugos įtaisas, skirtas naudoti žemos įtampos elektros tinkluose.

🔧 Paskirtis ir taikymas

Šis įrenginys skirtas apsaugoti elektros sistemas nuo viršįtampių, kylančių dėl žaibo smūgių ar kitų trikdžių. Jis ypač tinkamas naudoti:

• TN-C-S, TN-S, TT ir IT tipo elektros tinkluose;

• Trifazėse sistemose su neutraliu laidu;

• Pramoniniuose, komerciniuose ir gyvenamuosiuose pastatuose, kur būtina patikima elektros įrangos apsauga.

Įrenginys montuojamas ant DIN bėgelio, dažniausiai pagrindiniame skirstomajame skydelyje, kuo arčiau elektros įvado.

⚙️ Pagrindinės techninės charakteristikos

• Įtampos tipas: AC

• Nominali įtampa (Uₙ): 230 V

• Maksimali nuolatinė darbinė įtampa (Uc): 300 V AC

• Maksimali nuolatinė darbinė įtampa (N-PE): 305 V

• Nominali iškrovos srovė (Iₙ): 20 kA (8/20 µs)

• Maksimali iškrovos srovė (Iₘₐₓ): 50 kA (8/20 µs)

• Apsaugos lygis (Up): ≤ 1,5 kV

• Apsaugos klasė: II / III (pagal IEC 61643-11)

• Reakcijos laikas: ≤ 25 ns

• Polių skaičius: 4 (3 fazės + N)

• Darbinė temperatūra: nuo -40 °C iki +85 °C

• Apsaugos laipsnis: IP20 (įrengus)

• Montavimas: DIN bėgelis

• Matmenys: 72 x 104,5 x 68 mm

• Svoris: 488 g

• Atitiktis standartams: IEC 61643-11, EN 61643-11, UL 1449

🧰 Papildomos savybės

• Nuotolinio signalizavimo kontaktas: leidžia integruoti įtaiso būsenos stebėjimą į išorines sistemas.

• Optinis indikavimas: vizualiai rodo įtaiso būseną (žalia – veikia, raudona – reikia keisti).

• Tinka naudoti su įvairiomis elektros tinklų konfigūracijomis, įskaitant sistemas be neutralaus laido.

Šis įrenginys užtikrina patikimą apsaugą nuo viršįtampių, padedant išvengti elektros įrangos pažeidimų ir sistemos sutrikimų. Dėl savo techninių savybių ir universalumo jis yra tinkamas sprendimas tiek naujoms, tiek modernizuojamoms elektros instaliacijoms.
