Viršįtampių apsauga VPU PV I+II 3 1000V su kontakt

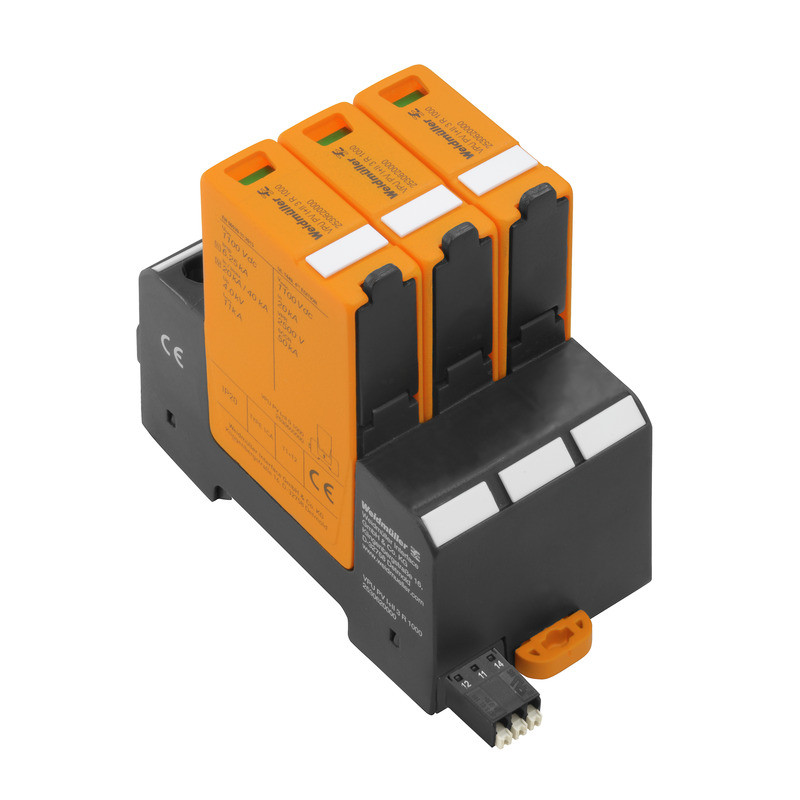

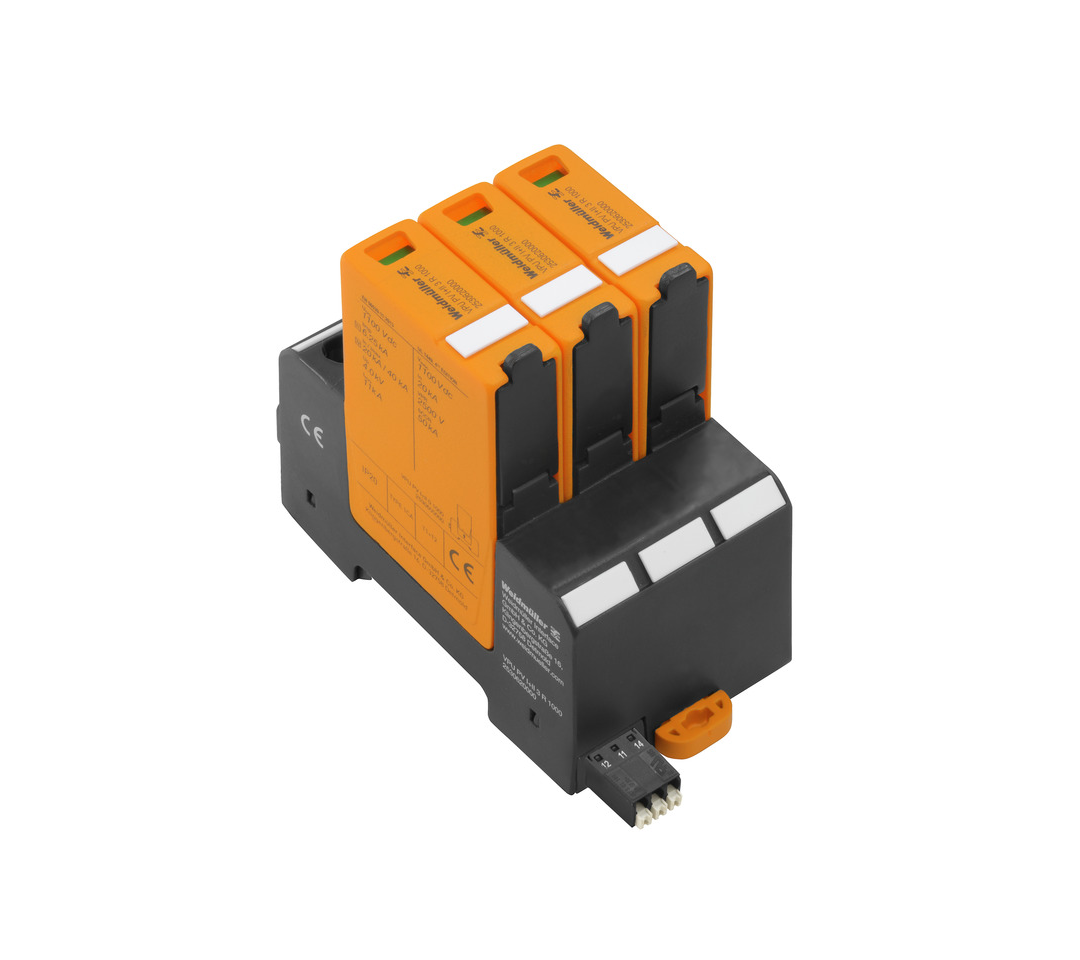

Weidmüller 2530610000 – tai VPU PV I+II 3 1000 modelio žaibo ir viršįtampių apsaugos įtaisas, skirtas naudoti fotovoltinėse (saulės) sistemose.

🔧 Paskirtis ir taikymas

Šis įrenginys skirtas apsaugoti nuolatinės srovės (DC) fotovoltines sistemas nuo viršįtampių, kylančių dėl žaibo smūgių ar kitų elektros trikdžių. Jis ypač tinkamas naudoti:

• Fotovoltinėse sistemose su įtampa iki 1 100 V DC;

• Įžemintose ir neįžemintose sistemose (iki 2 000 m ir 4 000 m aukštyje atitinkamai);

• Pagrindiniuose skirstomuosiuose skydeliuose, kuo arčiau elektros įvado.

Įrenginys montuojamas ant DIN bėgelio, užtikrinant greitą ir patogų įrengimą.

⚙️ Pagrindinės techninės charakteristikos

• Nominali įtampa (Uₙ): 1 100 V DC

• Maksimali nuolatinė darbinė įtampa (Uc): 1 100 V DC

• Nominali iškrovos srovė (Iₙ): 20 kA (8/20 µs)

• Žaibo bandymo srovė (Iₘₐₓ): 6,25 kA (10/350 µs)

• Apsaugos lygis (Up): ≤ 3,8 kV

• Trumpalaikė srovė (Iₛcₚᵥ): 11 000 A

• Polių skaičius: 3

• Apsaugos klasė: IP20

• Darbinė temperatūra: nuo -40 °C iki +85 °C

• Matmenys: 54 x 96 x 86 mm

• Svoris: 470 g

• Atitiktis standartams: EN 61643-31, EN 50539-11, UL 1449

🧰 Papildomos savybės

• Kištukinis dizainas: leidžia greitai pakeisti įrenginį be papildomų įrankių;

• Šiluminė apsauga: apsaugo nuo perkaitimo ir užtikrina saugų veikimą;

• Koduota įtampa: leidžia lengvai identifikuoti tinkamą įrenginį pagal sistemos įtampą;

• Tinka naudoti su įvairiomis elektros tinklų konfigūracijomis, įskaitant sistemas be neutralaus laido.

Šis įrenginys užtikrina patikimą apsaugą nuo viršįtampių, padedant išvengti elektros įrangos pažeidimų ir sistemos sutrikimų. Dėl savo techninių savybių ir universalumo jis yra tinkamas sprendimas tiek naujoms, tiek modernizuojamoms fotovoltinėms sistemoms.
